12P160

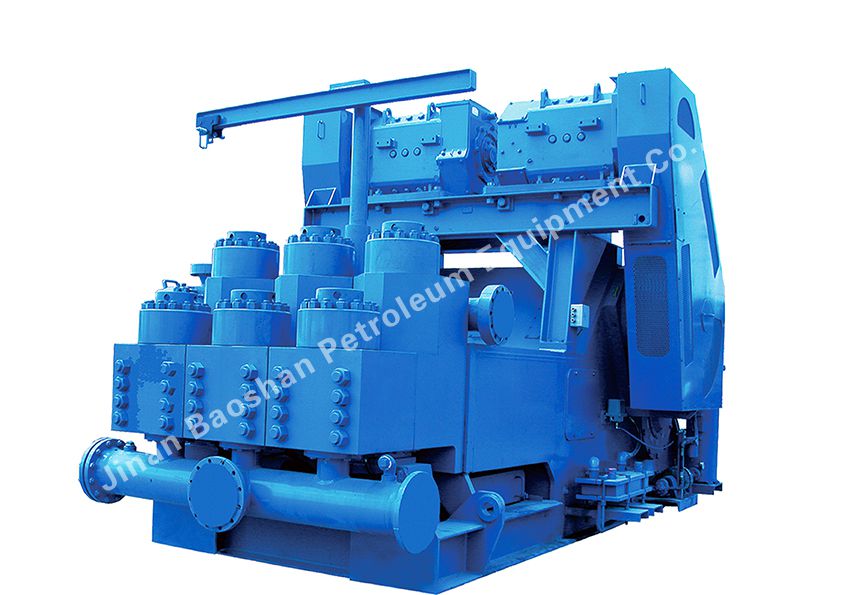

Буровые насосы серии


Компактная конструкция насосов серии P отличается легкостью по весу и экономией пространства для установки и пригодится для неглубокого и средне-глубокого бурения скважины .



     Коленвал сделан из поковки легированной стали и дли смазывания шестерней,подшипников ,крейцкопфа и.т.д применяется разбрызгивающая  смазка

     Гидрокоробка применяется тип L,что способствует стабилизации жидкости и уменьшению колебания давлению.


Компактная конструкция насосов серии отличается легкостью по весу и экономией пространства для установки и пригодится для неглубокого и


Модель

12-P-160

14-P-220

Расстояние от оси всасывающего патрубка до пола, дюйм. (мм.)

16-1/2" (419)

19-7/8" (505)

Расстояние от оси нагнетательного патрубка до пола, дюйм. (мм.)

45-1/4" (1149)

49-1/4" (1251)

Длина основания насоса, дюйм. (мм.)

209" (5309)

218-1/4" (5544)

Ширина станины, дюйм. (мм.)

78-5/8" (1997)

91" (2311)

Длина вала-шестерни ,дюйм. (мм.)

113-3/4" (2889)

125-3/4" (3194)

Высота от пола до верха коробки передач, дюйм. (мм.)

75" (1905)

84-1/4" (2139

Высота над гидрокоробкой, дюйм. (мм.)

62-15/16" (1599)

69-1/8" (1756)

Мак.входная мощность, л.с. (кВт.)

1600 (1193)

2200 (1640)

Частота ходов , spm

120

105

Мак.диаметр втулки, дюйм. (мм.)

7-01/4" (184.2)

9" (228.6)

Ход, дюйм. (мм.)

12" (304.8)

14" (355.6)

Испытание гидравлическим давлением, psi (кг./cm²)

10,000 (703)

10,000 (703)

Передаточное число

3.439

3.969

Диаметр всасывающего потрубка,  фланец, дюйм.

10"

10"

Диаметр нагнетательного потрубка,  фланец, дюйм.

6"

6"

Клапан

MOD.7

MOD.8

Массаремень не включается, lbs. (кг.)

54,700 (24,810)

86,000 (39,007)
