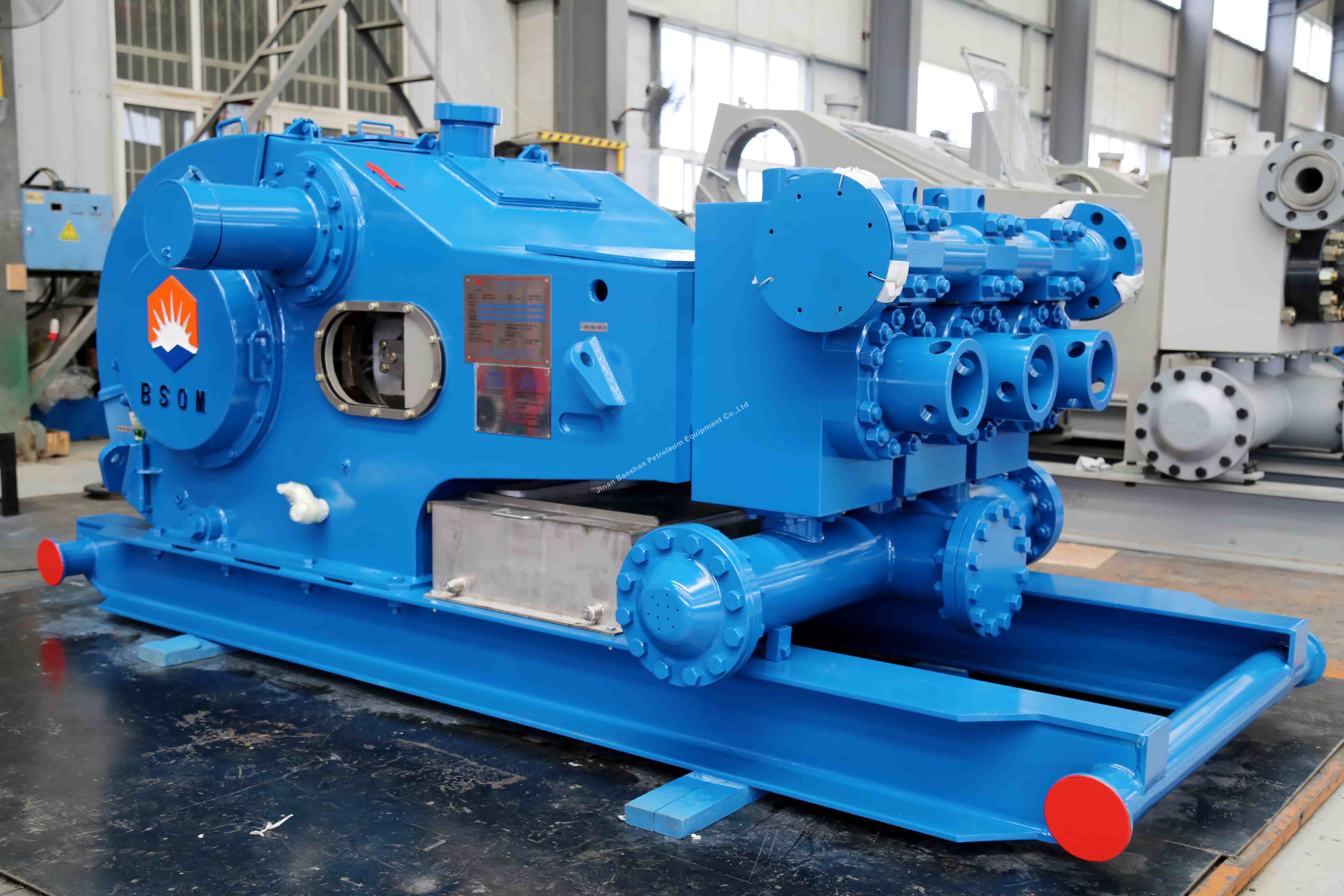

F500

Буровые насосы серии F

                          Буровые насосы серии F разработаны и изготовленые на основе американских буровых насосов серии F -EMSCO и в строгом     соответствии со стандартами API Spec 7K, благодаря которому все расходные компоненты (запасные части ) могут быть взаимозаменяемы с   аналогичными ЗИПами ,изготовленными согласно техническим стандартам АНИ .


Особенности :


· Постоянная шевронная зубчатая передача

· Цельный кривошипный вал из легированной стали

· Сменная направляющая ползуна

· Двойная структура уплотнения головки ползуна обеспечивает надежное уплотнение

· Для силового блока насоса используется система принудительной смазки и разбрызгивающая система смазки

Модель

F-500

F-800

F-1000

F-1300

F-1600/1600L

F-1600HL

F-2200

Макс. размер втулки х ход

170 х 191  ( 6-3/4 х 7.5)

170 х 229 (6-3/4 х 9)

170 х 254

(6-3/4 х 10)

х 350

(7 х 12)

х 305

(7 х 12)

190 х 350  (7-1/2 х 12)

230 х 356     (9 х 14)

Частота ходов об/мин.

165

150

140

120

120

120

105

Мощность, кВт(л.с.)

373 (500)

597 (800)

746 (1000)

969 (1300)

1193 (1600)

1193 (1600)

1640 (2200)

Передаточное число

4.286:1

4.185:1

4.207:1

4.206:1

4.206:1

4.206:1

3.512:1

Фланец всасывающего  потрубка

8 (203 мм ~)

10 (254 мм ~)

12 (305 мм~)

12 (305мм ~)

12 (305мм ~)

12 (305мм ~)

12 (305мм ~)

Фланец нагнетательного потрубка

4” Фланец, 5000 фунт/кв. дюйм

5” Фланец, 5000 фунт/кв. дюйм

5” Фланец, 5000 фунт/кв. дюйм

5” Фланец, 5000 фунт/кв. дюйм

4” Фланец, 5000 фунт/кв. дюйм

5” Фланец, 10000 фунт/кв. дюйм

5” Фланец, 5000 фунт/кв. дюйм

Диаметр вала шестерни

139.7 (5-1/2)

177.8 (7)

196.9 (7-3/4)

215.9 (8-1/2)

215.9 (8-1/2)

215.9 (8-1/2)

254 (10)

Клапан, мм (дюйм)

31.75 х 31.75(1-1/4 х 1-1/4)

44.45 х 44.45(1-3/4 х 1-3/4)

50.8 х 50.8(2 х 2)

50.8 х 50.8(2 х 2)

50.8 х 50.8(2 х 2)

50.8 х 50.8(2 х 2)

63.5 х 44.45(2-1/2 х 1-3/4)

Полость клапана

Многоходовый клапан API #5

Многоходовый клапан API #6

Многоходовый клапан API #6

Многоходовый клапан API #7

Многоходовый клапан API #7, L-типа, API #7

L-типа,API #7

Многоходовый клапан API #8

Масса Кг.(Фунт)

9770 (21540)

14500 (31970)

18790 (41420)

24572 (54170)

24791(54660)/25900кг(57100фунт)

29400 (64820)

38460 (84790)
